ADataMatrix10 x 10er det mindste ECC 200 DataMatrix-symbol, der består af et 10 x 10-gitter, der bruges til at kode meget små mængder data.

På grund af sit minimale fodaftryk - ofte omkring 1 mm - DataMatrix10 x 10er meget udbredt i industrier som luftfart, elektronik og medicinsk udstyr, hvor mærkningsplads er yderst begrænset.

Denne kompakte størrelse kommer dog med strenge begrænsninger. En DataMatrix10 x 10kan kun gemme et par tegn og kræver præcis kontrol over mærkning og scanning forhold.

Denne guide forklarer dens størrelse, kapacitetsgrænser og hvornår det er det rigtige valg i virkelige applikationer.

Hvad er en datamatrix 10 x 10? (Definition og praktisk betydning)

En DataMatrix10 x 10er en 2D stregkode bestående af10 rækker x 10 kolonner (100 moduler)i henhold til ECC 200-standarden.

Selvom det består af 100 moduler, er en betydelig del af dette rum forbeholdt strukturelle mønstre og fejlkorrektion. Dette efterlader kun et minimalt område for faktiske data, hvilket grundlæggende definerer, hvordan symbolet anvendes i praksis.

Med andre ord10 x 10Formatet findes ikke for fleksibilitet, men forekstreme pladsbegrænsninger.

DataMatrix 10 x 10 kapacitetsgrænser (hvad du faktisk kan kode)

Den vigtigste begrænsning er datakapaciteten, og det er her, mange implementeringer mislykkes.

Selvom symbolet indeholder 100 moduler, er kun en lille del tilgængelig for faktiske data. Resten er reserveret til:

• Finder mønster (L-formet grænse)

• Timing mønster

• Fejlrettelse (Reed-Solomon, ca. 25%)

Som følge heraf er den brugbare nyttelast yderst begrænset.

Praktiske kapacitetsgrænser:

Ifølge ECC 200-specifikationen er den maksimale kapacitet af en10 x 10DataMatrix er:

•Numerisk: 6 cifre

•Alfanumerisk: 3 tegn

•Binær: 1 byte

Nøgleindsigt:

A10 x 10DataMatrix er ikke "lille, men fleksibel". Det erStrengt begrænsetSelv et enkelt ekstra tegn vil tvinge symbolet til at udvide.

For eksempel vil et forsøg på at kode "1234567" automatisk generere en12 x 12 symbolikke10 x 10.

Fysisk størrelse af DataMatrix 10 x 10 (modulstørrelse og stille zone)

Når dataene er defineret, er den næste begrænsning fysisk størrelse.

De endelige dimensioner afhænger afX-dimension (modulstørrelse). I højpræcisionsmærkningssystemer kan dette gå så lavt som 0,1 mm.

Typiske fysiske dimensioner:

•Matricestørrelse:bestemmes af modulstørrelsen (X-dimension), ikke fast

•Stille zone:mindst 1 modulbredde på hver side

•Total nødvendig plads:afhænger af modulstørrelsen og omfatter den stille zone

For eksempel, med en modulstørrelse på 0,25 mm, en10 x 10DataMatrix ville være ca. 2,5 mm x 2,5 mm (undtagen stillezone), og større, når stillezonen er inkluderet.

Mange mærkningsfejl skyldes ikke kodningsfejl, men utilstrækkelig stille zone eller dårlig kontrast omkring symbolet.

DataMatrix Størrelsessammenligning (10 x 10 mod større symboler)

At beslutte, om10 x 10er passende, det hjælper med at sammenligne det med de næste størrelsesniveauer.

Praktisk regel:Hvis dine data er endda lidt komplekse, er 10 x 10 normalt ikke det rigtige valg.

Hvornår skal du bruge DataMatrix 10 x 10 (ægte industrielle applikationer)

På grund af sine begrænsninger anvendes dette symbol kun i meget specifikke scenarier.

1. PCB og mikroelektronik

I PCB-fremstilling er den tilgængelige mærkningsplads yderst begrænset.For at passe ind i en10 x 10symbol, producenter oftekomprimere dataformater (f.eks. base-36-kodning).

2. Medicinske instrumenter og implantater

Kirurgiske værktøjer skal overleve gentagne steriliseringscyklusser.Etiketter nedbrydes hurtigt, så permanent mærkning er nødvendig.

A10 x 10DataMatrix giver sporbarheduden at påvirke brugervenlighed eller strukturel integritet.

3. Luftfart og præcisionskomponenter

I luftfarten skal selv små dele være sporbare.Mærkning må dog ikke svække komponenten.

Dette skaber en perfekt anvendelsessag for ultrasmå symboler.

Direkte delmærkning (DPM): Hvorfor anvendes 10 x 10

I de fleste virkelige tilfælde, DataMatrix10 x 10anvendes iDirekte delmærkning (DPM).

I stedet for at udskrive etiketter anvendes koden direkte ved hjælp af:

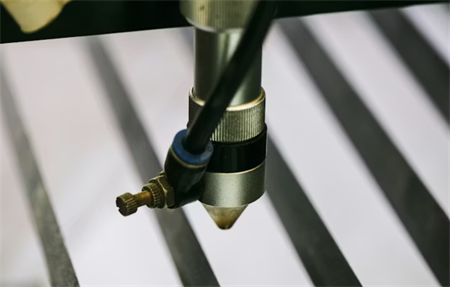

• Lasermærkning

• Punktpeening

• Kemisk ætsning

Fordelen er holdbarhed.Trade-off er, atLæseligheden bliver meget sværere at kontrollere.

Læselighedsudfordringer (og hvordan man løser dem)

På denne skala er generering af koden ikke den svære del -Læs det pålideligt.

Almindelige spørgsmål omfatter:

• Reflektion på metaloverflader

• Lav kontrast efter mærkning

• utilstrækkelig moduldefinition

Industriløsninger:

• Industrielle synssystemer (ikke forbrugerscannere)

•Dom belysning for at reducere refleksioner

• Optimerede laserparametre til høj kontrast

Disse er typisk valideret i henhold til ISO DPM kvalitetsstandarder.

Sådan genereres en DataMatrix 10 x 10 korrekt

For at kunne generere en10 x 10symbol:

1.Hold dataene ekstremt korte (6 cifre eller færre anbefales)

2.Brug ECC 200-kompatibel kodningssoftware

3.Valider symbolstørrelse før markering

4.Testlæsbarhed under reelle forhold

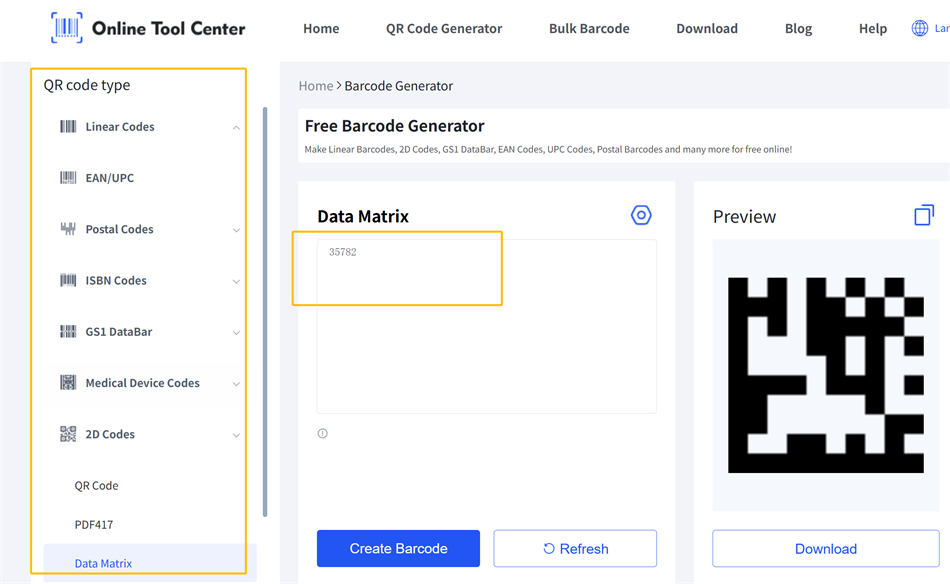

I praksis er der mangegratis online 2D stregkodegeneratorersom hurtigt kan oprette en DataMatrix 10 x 10. Processen er normalt enkel - du skal blot indtaste dine data, og værktøjet genererer symbolet automatisk.

Nøgleregel:Hvis dine data ikke naturligt passer inden for grænsen, skal du ikke tvinge dem – brug et større symbol i stedet.

Konklusion: Når 10 x 10 er det rigtige valg

DataMatrix10 x 10er ikke en generel stregkode, men en løsning til ekstreme pladsbegrænsninger.

Når den bruges korrekt, giver den sporbarhed på de mindste komponenter. Brugt forkert, resulterer det ofte i ulæselige koder.

I sidste ende afhænger succes mindre af at generere symbolet - og mere af at designe hele mærknings- og scanningsprocessen omkring dets begrænsninger.

Vanlige spørgsmål om DataMatrix 10 x 10

Q1: Hvad er den mindste DataMatrix størrelse?

Den mindste almindeligt anvendte ECC 200 DataMatrix størrelse er10 x 10.

Q2: Hvor mange data kan en10 x 10DataMatrix butikken?

Op til 6 numeriske cifre eller 3 alfanumeriske tegn.

Q3: Kan smartphones scanne10 x 10koder?

Nogle smartphones kan scanne DataMatrix-koder, men for10 x 10symboler - især i DPM eller lavkontrastforhold - er scanningspålideligheden ofte begrænset.
